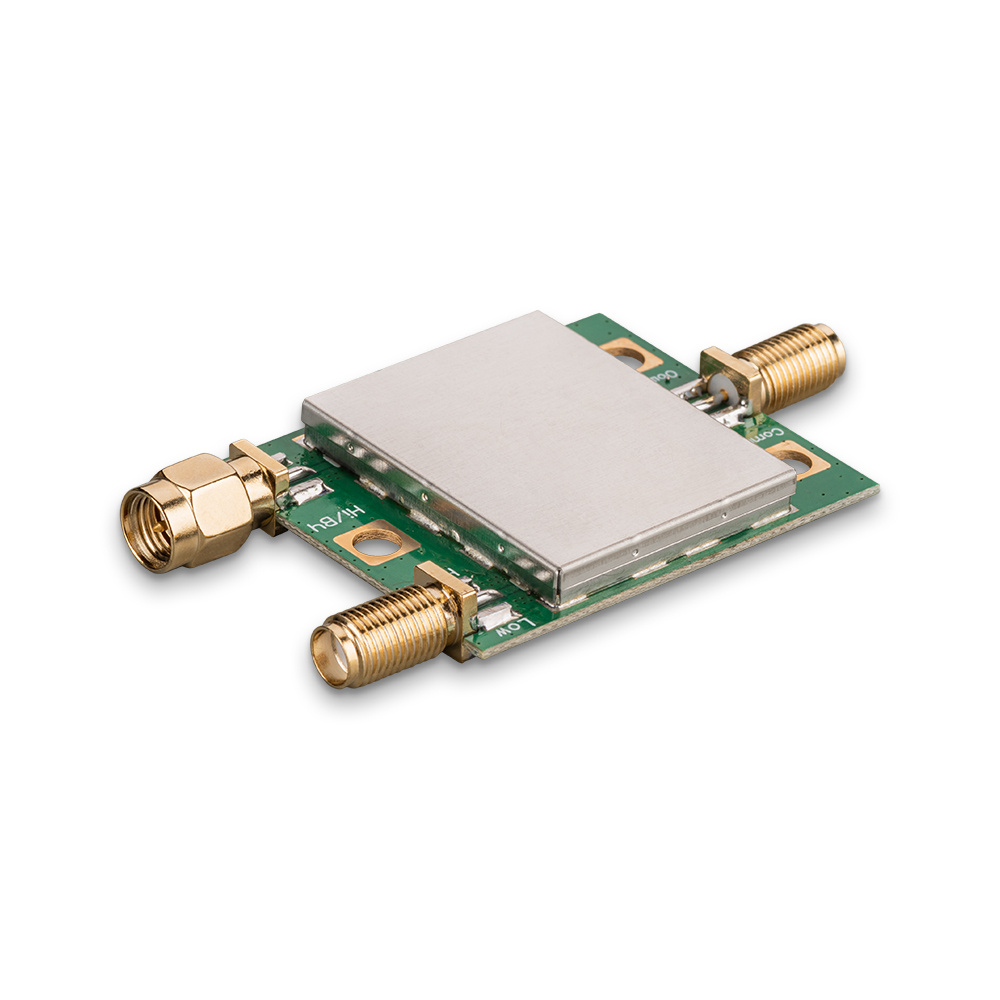

Комбайнер (диплексер) 0-3300, 3400-7000 МГц PD-0/33-34/70
Распечатать
Подписаться
Диапазоны частот 0-3300 МГц и 3400-7000 МГц
Межканальная развязка 20-45 дБ
Для 3G, 4G репитеров и роутеров со встроенным 3G/4G модемом

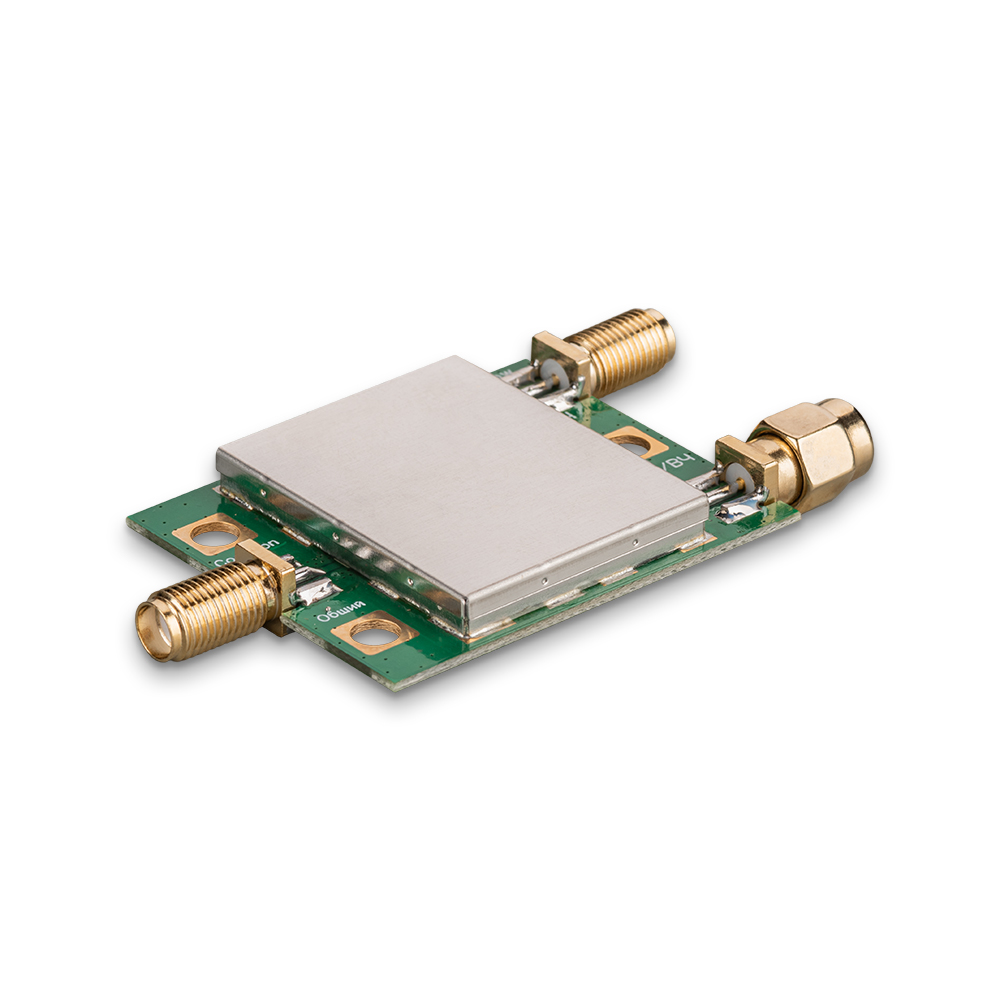

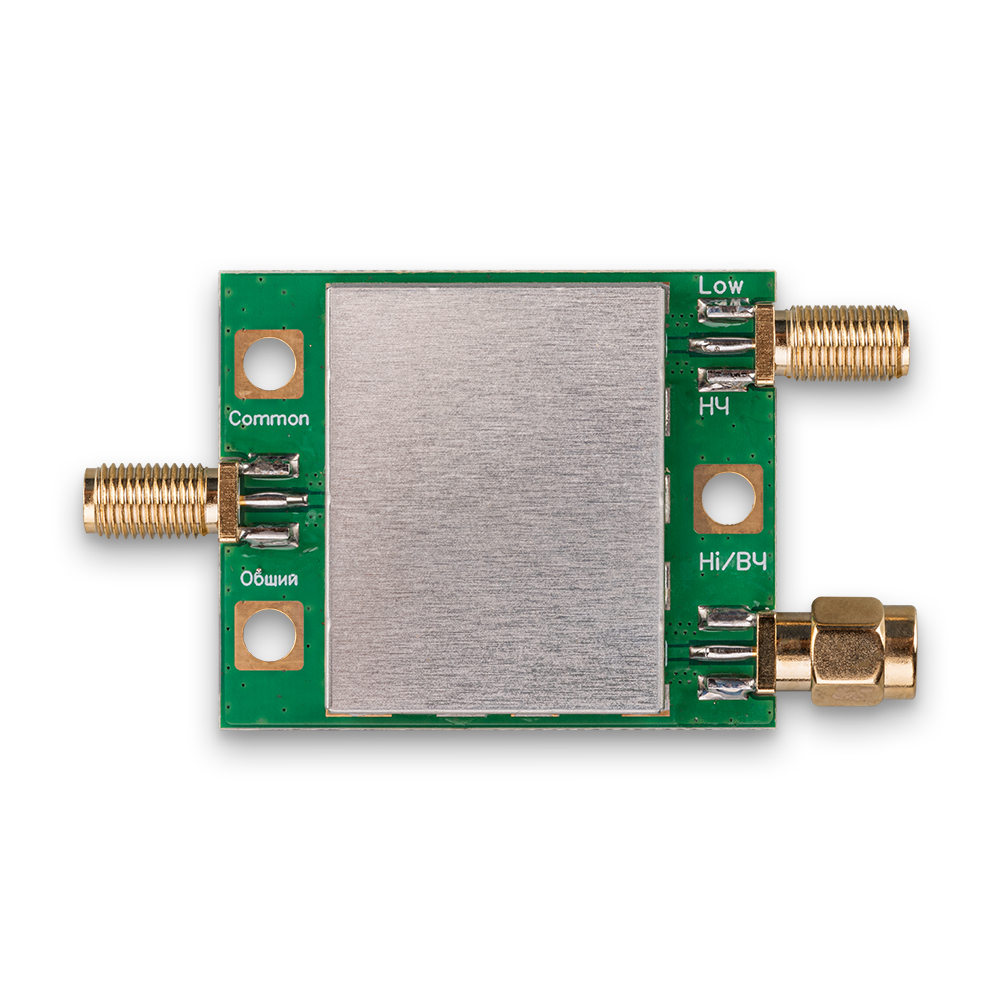

Диплексер PD-0/33-34/70 предназначен для частотного суммирования или разделения сигнала в диапазонах 0-3300 МГц и 3400-7000 МГц.
Диплексер используется для работы с роутерами со встроенным 3G/4G модемом и многодиапазонными 3G, LTE репитерами, работающими на частотах 900, 1800, 2100, 2600 МГц, для объединения или разделения сигналов разных частотных диапазонов.
Максимальная подводимая мощность до 1 Вт.
КСВ в рабочем диапазоне частот:
1,1-1,8 в диапазоне 0-3000 МГц
1,2-2 в диапазоне 3400-7000 МГц
|
Габариты (длина , ширина , высота ), мм
|
67
x
37
x
7
|
Габариты, вес, количество товара в упаковке:
|
Размеры индивидуальной упаковки (длина , ширина , высота ), мм
|
67
x
37
x
7
|
|
Масса в индивидуальной упаковке, грамм
|
16
|
Антенны- характеристики :
|
Рабочий диапазон частот, МГц
|
0-3300
|
|
3400-7000
|
||
|
КСВ в рабочем диапазоне частот, не более
|
2
|
|
Волновое сопротивление, Ом
|
50 (SMA разъём)
|
|
Максимальная подводимая мощность, Вт
|
1
|
|
Разъём
|
SMA-male
|
|
SMA-female
|
||
|
Диапазон рабочих температур, оС
|
-50 … +90
|
|
Максимально допустимая влажность воздуха, %
|
80
|
Делители, ответвители, комбайнеры- характеристики:
|

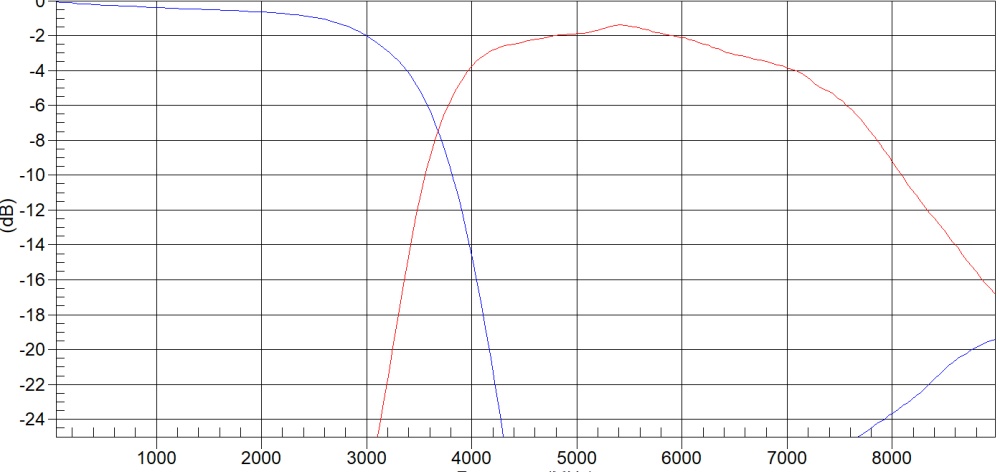

Ослабление мощности на отводах, дБ
|
0,25-1,75 в полосе 0-3000 МГц
|
|
1,25-3,50 в полосе 3400-7000 МГц
|
||
|
20-45 дБ межканальная развязка
|
||
Комплектация:
|
Диплексер KROKS PD-0/33-34/70
|
|
Упаковка
|
