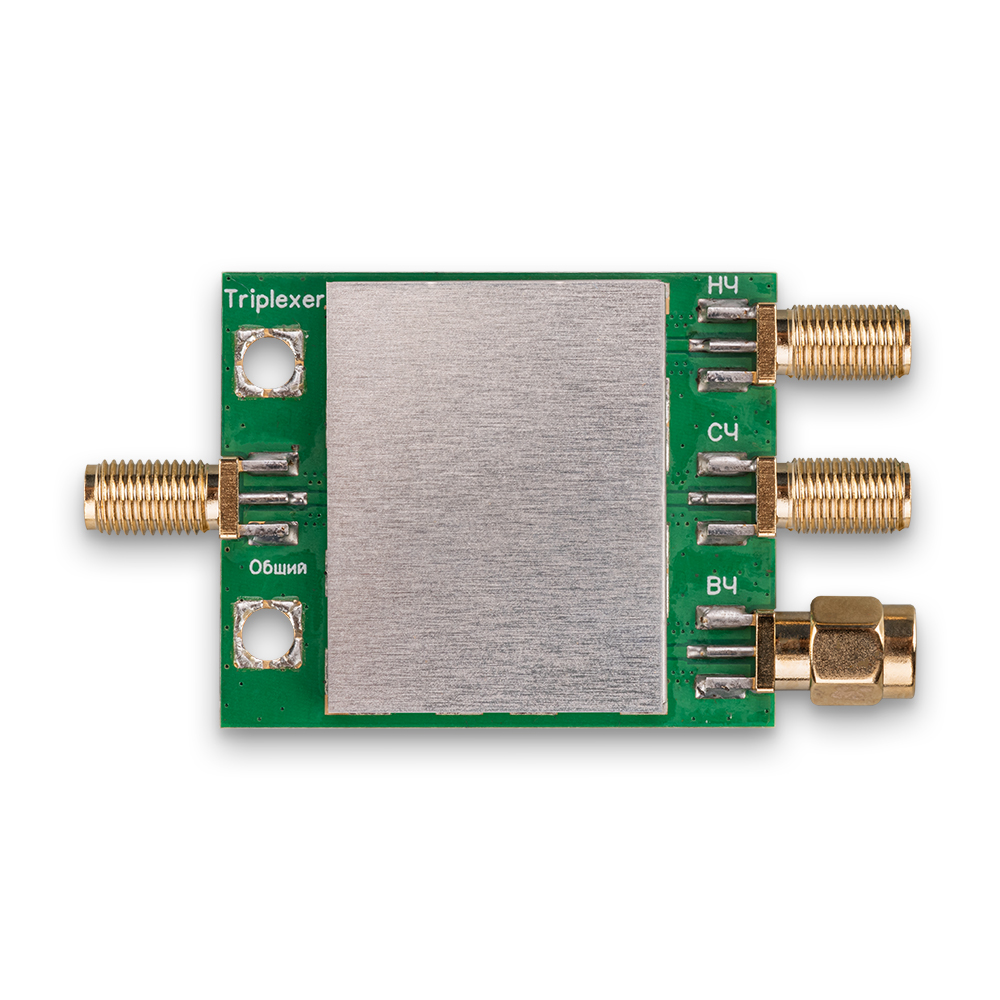

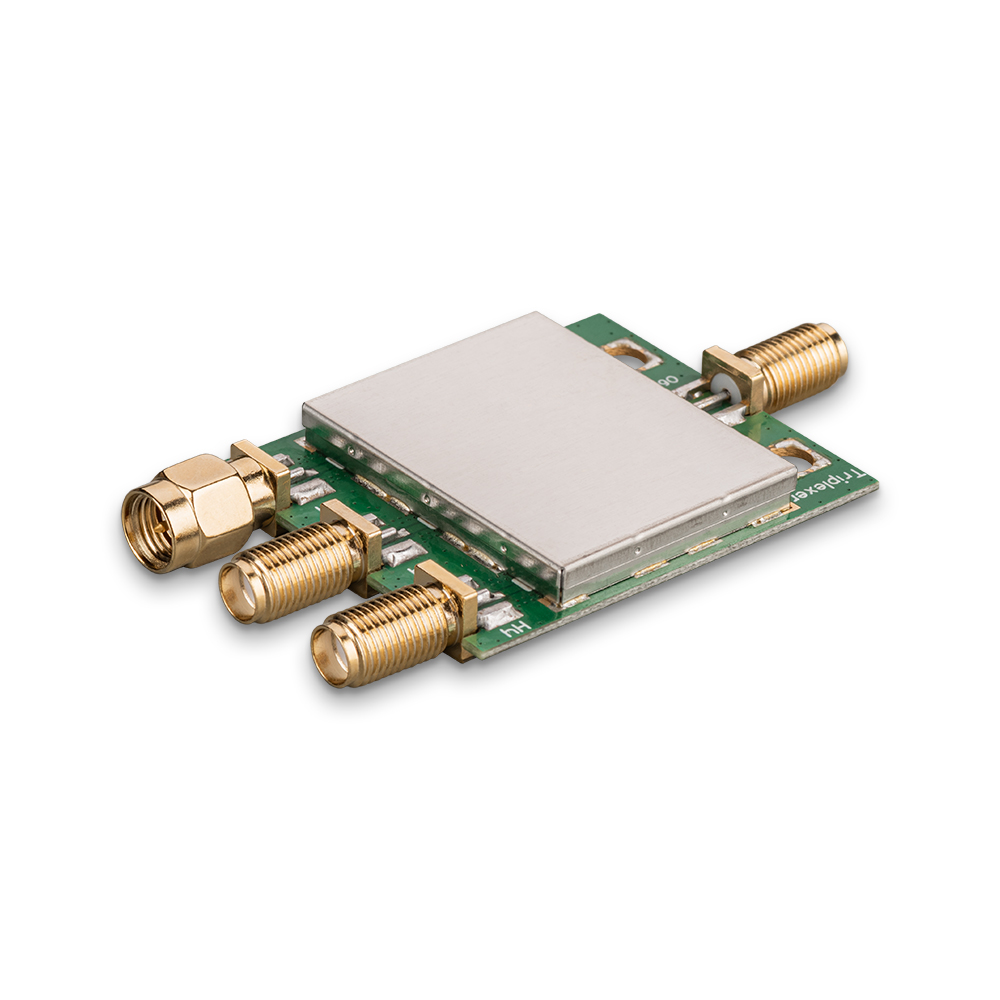

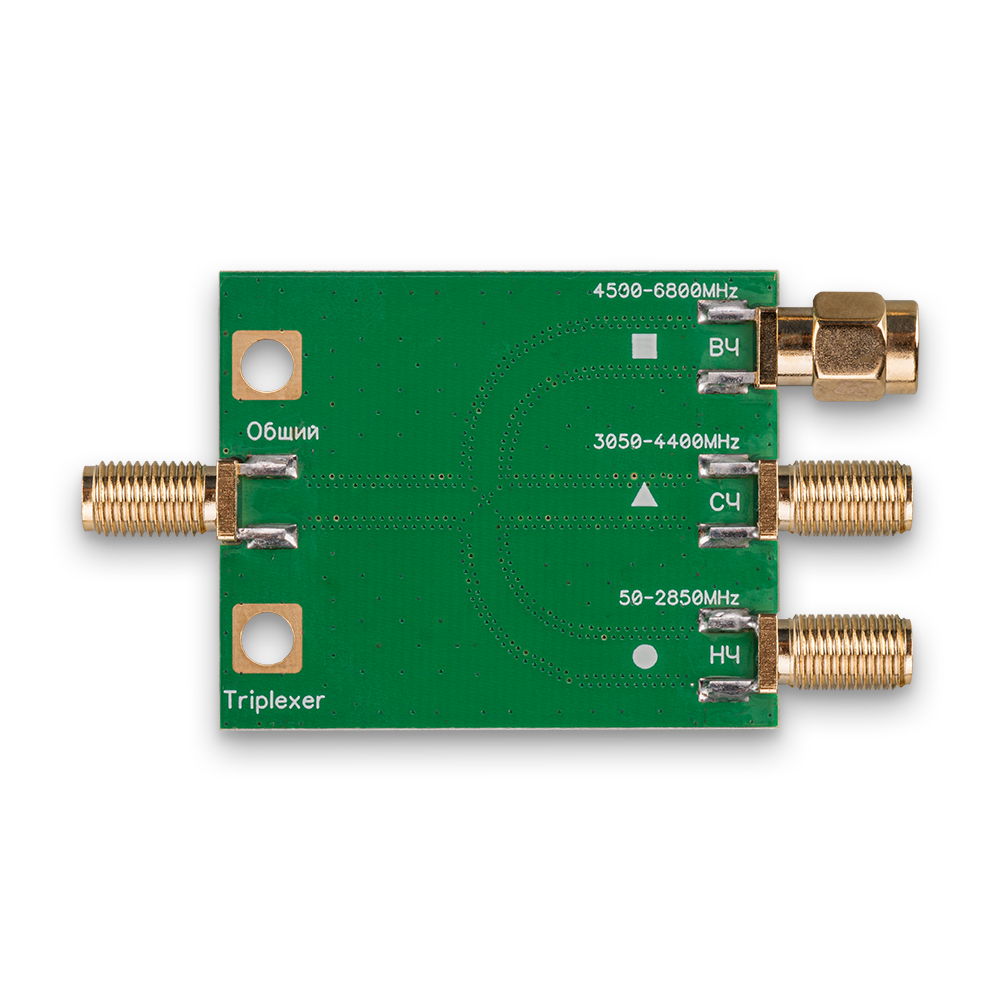

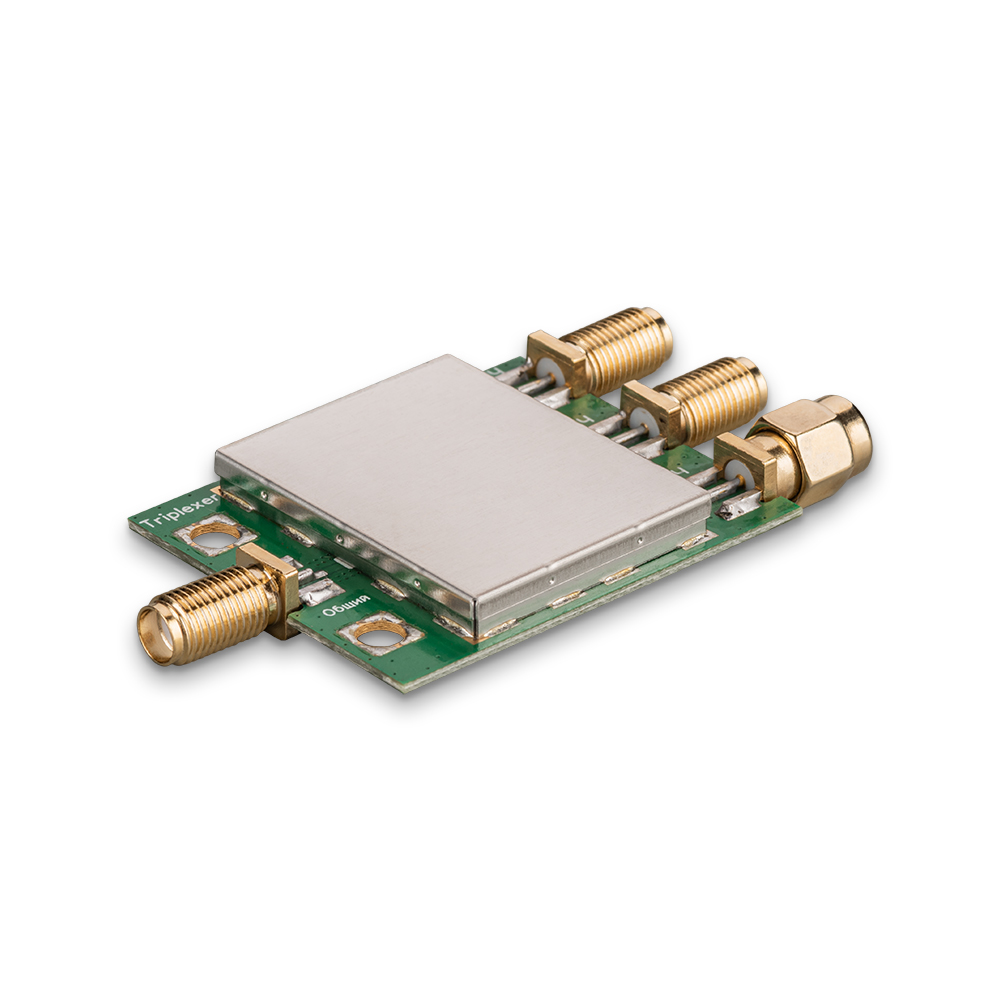

Комбайнер (триплексер) 0-2850, 3050-4400,4500-6800 МГц PD-0/28-30/44-45/68
Распечатать
Подписаться
Диапазоны частот 0-2850 МГц, 3050-4400 МГц и 4500-6800 МГц
Межканальная развязка 20-45 дБ
Для 3G, 4G репитеров и роутеров со встроенным 3G/4G модемом
Триплексер PD-0/28-30/44-45/68 предназначен для частотного суммирования или разделения сигнала в диапазонах 0-2850 МГц, 3050-4400 и 4500-6800 МГц.
Триплексер используется для работы с роутерами со встроенным 3G/4G модемом и многодиапазонными 3G, LTE репитерами, работающими на частотах 900, 1800, 2100, 2600 МГц, для объединения или разделения сигналов разных частотных диапазонов.
Максимальная подводимая мощность до 1 Вт.
КСВ в рабочем диапазоне частот:
1,2-1,9 в диапазоне 0-2850 МГц
1,4-1,9 в диапазоне 3050-4400 МГц
1,3-1,7 в диапазоне 4500-6800 МГц
Межканальная развязка:
17-35 дБ в диапазоне 0-2850 МГц
20-35 в диапазоне 3050-4400 МГц к 0-2850 МГц
20-45 в диапазоне 3050-4400 МГц к 4500-6800 МГц
20-45 в диапазоне 4500-6800 МГц
|
Габариты (длина , ширина , высота ), мм
|
67
x
37
x
7
|
Габариты, вес, количество товара в упаковке:
|
Размеры индивидуальной упаковки (длина , ширина , высота ), мм
|
67
x
37
x
7
|
|
Масса в индивидуальной упаковке, грамм
|
18
|
Антенны- характеристики :
|
Рабочий диапазон частот, МГц
|
0-2850
|
|
3050-4400
|
||
|
4500-6800
|
||
|
КСВ в рабочем диапазоне частот, не более
|
1.9
|
|
Волновое сопротивление, Ом
|
50 (SMA разъём)
|
|
Максимальная подводимая мощность, Вт
|
1
|
|
Разъём
|
SMA-male
|
|
SMA-female
|
||
|
Диапазон рабочих температур, оС
|
-50 … +90
|
|
Максимально допустимая влажность воздуха, %
|
80
|
Делители, ответвители, комбайнеры- характеристики:
|

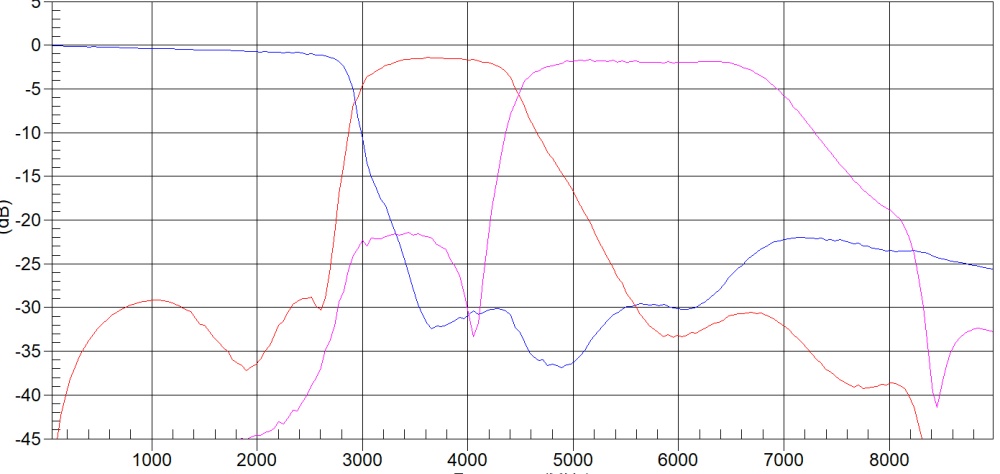

Ослабление мощности на отводах, дБ
|
0,25-1,75 в полосе 0-2850 МГц
|
|
1,50-3 в полосе 3050-4400 МГц
|
||
|
1,75-4 в полосе 4500-6800 МГц
|
||
|
22-33 дБ межканальная развязка
|
||
Комплектация:
|
Триплексер KROKS PD-0/28-30/44-45/68
|
|
Упаковка
|
