Кабель коаксиальный LSR-240 CU PE TC PVC
Распечатать
Подписаться
Материал центр. проводника - CU
Материал диэлектрика - PE
Материал оплетки - TC
Материал внешней оболочки - PVC

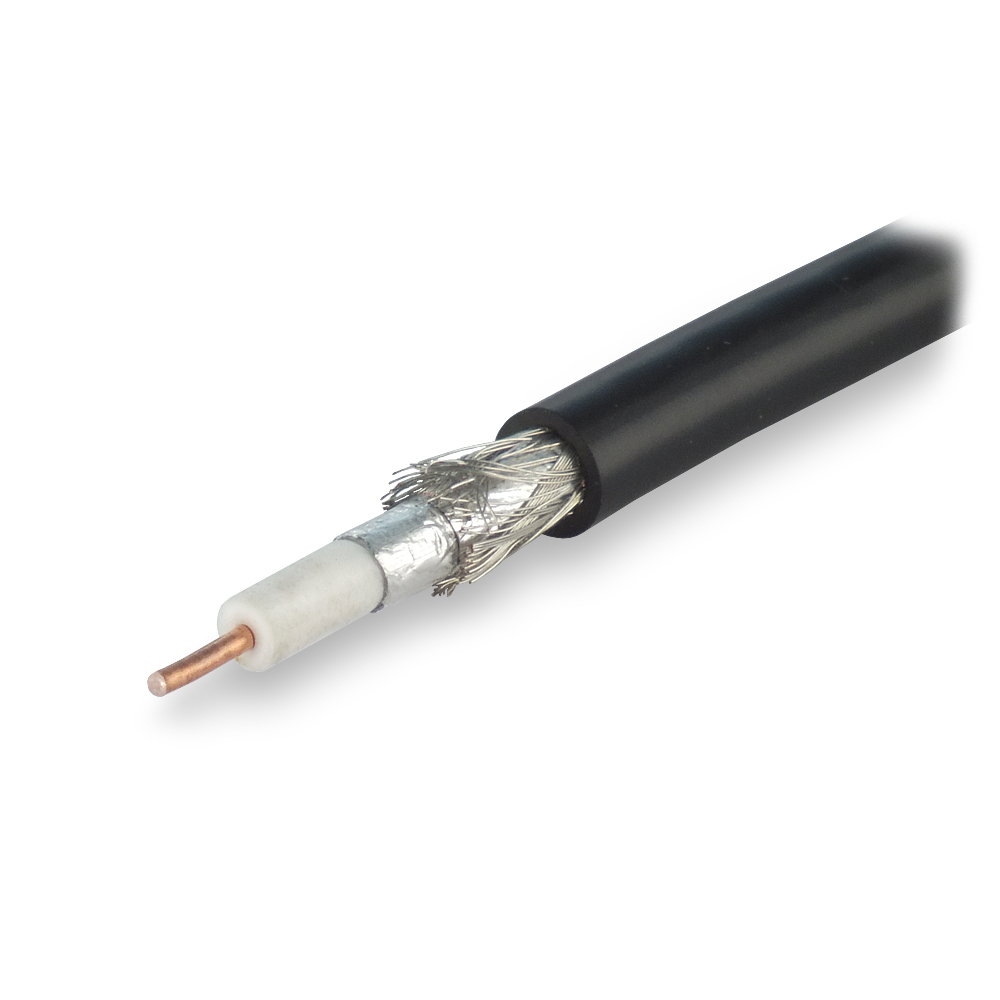

Коаксиальный кабель LSR-240 с цельным медным проводником.
LSR-240 (50 Ом) - аналог коаксиального кабеля LMR-240, применяется для подключения антенн, раций и другого радиотехнического оборудования. Для работы на частотах до 6 ГГц.
Центральный проводник - одножильный из меди. Поверх диэлектрика из вспененного полиэтилена наложены защитный экран из алюминиевой фольги и оплетка из луженой меди. Внешняя оболочка изготовлена из ПВХ.
Кабель продается на метраж. Упакован в бухты по 300 метров.
Номинальное волновое сопротивление LSR-240 составляет 50 Ом.
Таблица затухания в кабеле в зависимости от частоты сигнала.
| Частота (МГц) | 30 |
50 |
150 | 220 | 450 | 900 | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 |
| Затухание (дБ/100м) | 5,8 | 7,21 | 10,44 | 12,82 | 18,02 | 26,42 | 27,51 | 39,45 | 49,95 | 59,25 | 67,08 | 75,54 |
|
Габариты (длина , ширина , высота ), мм
|
1 000
x
6
x
6
|
Габариты, вес, количество товара в упаковке:
|
Размеры индивидуальной упаковки (длина , ширина , высота ), мм
|
100
x
100
x
10
|
|
Масса в индивидуальной упаковке, грамм
|
30
|
Кабели- характеристики:
|
Волновое сопротивление
|
50
|
|
Диаметр центр. проводника, мм
|
1,4
|
|
Материал центр. проводника
|
Cu
|
|
Диаметр диэлектрика, мм
|
3,9
|
|
Материал диэлектрика
|
PE
|
|
Диаметр оплетки, мм
|
4,3
|
|
Материал оплетки
|
TC
|
|
Диаметр внешнего изолятора, мм
|
6,1
|
|
Материал внешнего изолятора
|
PVC
|
|
Ёмкость, пФ/метр
|
83,3
|
|
Рабочий диапазон температур
|
-40...+85 °C
|
|
Вид кабеля
|
Коаксиальный
|
